 BMP-2機砲彈艙設計為何沒被歐美採用？		  發表新標題  回覆本標題
 友善列印
作者 前一個標題 標題 下一個標題

puppyoliver
我是菜鳥

311 Posts
Posted - 10/13/2023 :  20:37:35  會員資料 Send puppyoliver a Private Message  引言回覆
BMP-2的機砲彈藥都放在座椅下方(註1)，
能裝500發彈藥，
M2 Bradley的彈艙只有300發。

BMP-2雖然要從車外裝填(註2)，
但M2 Bradley裝彈過程也須在車外整理彈藥(註3)。

座椅和彈艙結合的設計是否有隱藏一些缺陷？
為何歐美沒有類似設計？

參考資料：
(註1)BMP-2座椅下的機砲彈艙(照片)：https://4.bp.blogspot.com/-irZwoR9aIkw/V1NKl1VZzaI/AAAAAAAAGjk/gpJagnNcAXs10cMyve19hc1QU9HDoxdmgCLcB/s1600/bmp-2%2Bempty%2Bshell%2Bcasings%2Bcollecting%2Bbin.jpg

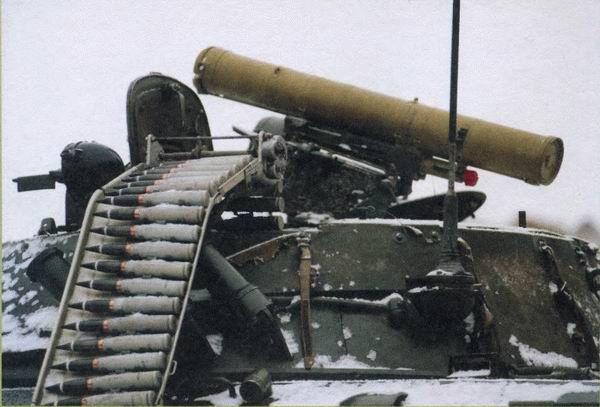

(註2)BMP-2機砲裝彈(照片)：https://1.bp.blogspot.com/-ZHkODGA0_Pg/XUsqyqCDVTI/AAAAAAAAOwc/Fb220Ar8n5IHTqvfxSEOCFwE_nK0GF2sQCLcBGAs/s1600/bmp-2%2Bloading.jpg
(註3)M2 Bradley裝彈過程(YouTube網站)：https://www.youtube.com/watch?v=yAkbmvLtzAE

davidboy
路人甲乙丙

3574 Posts
Posted - 10/14/2023 :  10:55:11  會員資料 Send davidboy a Private Message  引言回覆

我不理解，大毒蛇的单向双路供弹弹舱也是放在座圈吊篮里面的，区别不大。

如果说装弹，2A42的弹链引导是上软下硬，上面的柔性引导那里拆开就可以补弹了。
大毒蛇是硬-软-硬，柔性引导pivoting roll over在中间。
2A42从炮塔补弹不应该算缺点，从上面利用弹链自重挺好装的。
Go to Top of Page

puppyoliver
我是菜鳥

311 Posts
Posted - 10/14/2023 :  14:35:50  會員資料 Send puppyoliver a Private Message  引言回覆
quote:
Originally posted by davidboy

⋯⋯
我不理解，大毒蛇的单向双路供弹弹舱也是放在座圈吊篮里面的，区别不大。
⋯⋯

描述失誤⋯⋯
BMP-2的彈艙環繞「砲塔底部後半部分」，
也涵蓋「座椅下方」(註1)。
M2 Bradley的長條狀彈艙在「砲塔底部前半部分」(註2)，
容量少了200發。

若M2 Bradley的彈艙從長條狀改成環形，
並放在「砲塔底部後半部分」和「座椅下方」，
或許就可以增加彈藥容量。

參考資料：
(註1)BMP-2彈艙(WarThunder遊戲介紹網站)：https://wiki.warthunder.com/images/4/48/Ammoracks_BMP-2M_secondary.png
(註2)M2 Bradley長條狀彈艙(Imgur網站)：https://imgur.com/A0EIqXu
Edited by - puppyoliver on 10/14/2023 14:37:07
Go to Top of Page

waffe
我是老鳥

7188 Posts
Posted - 10/14/2023 :  16:30:49  會員資料 Send waffe a Private Message  引言回覆
老毛子有習慣把一大坨彈藥塞在一起，這樣對一家人一起升天起到了質與量的飛越。三毛演藝中俯拾皆是BMP還是T-XX身首異處的照片。M2不是儲彈300發，而是預備彈300發與儲備彈600發一共900發。

10:50之後
https://www.youtube.com/watch?v=JP6yL06J830

主持人會翻開蓋子露出預備彈的儲存空間，可以看到緊挨著裝彈區，彈藥分散布置免得一次都給點了，而且可以邊打邊補。儲備區的彈藥也不是整陀裝一起，而是每盒50發儲存。
Go to Top of Page

davidboy
路人甲乙丙

3574 Posts
Posted - 10/14/2023 :  19:23:06  會員資料 Send davidboy a Private Message  引言回覆
应该是我贴的图跑题了，M2是25mm的大毒蛇，确实AP弹箱和HE弹箱都是竖在炮塔吊篮里。

我贴的是30mm的大毒蛇II，为了保持300发备弹，垂直的HE弹箱扩大体积后，AP弹箱也得水平布置在吊篮底部。
当然，前提是我贴的图是对的，你们的云豹就是大毒蛇II，你们可以去了解一下弹链布置。

再举个欧美的例子，前一段很火的CV9040，除了弹匣里的24发待发弹，它的备弹也是水平布置在吊篮底下。


所以答案就是，弹大弹多之后，步战车有人炮塔放炮弹的空间就这么多选择。
Go to Top of Page

puppyoliver
我是菜鳥

311 Posts
Posted - 10/14/2023 :  22:29:04  會員資料 Send puppyoliver a Private Message  引言回覆
quote:
Originally posted by waffe

老毛子有習慣把一大坨彈藥塞在一起，這樣對一家人一起升天起到了質與量的飛越。三毛演藝中俯拾皆是BMP還是T-XX身首異處的照片。M2不是儲彈300發，而是預備彈300發與儲備彈600發一共900發。

10:50之後
https://www.youtube.com/watch?v=JP6yL06J830

主持人會翻開蓋子露出預備彈的儲存空間，可以看到緊挨著裝彈區，彈藥分散布置免得一次都給點了，而且可以邊打邊補。儲備區的彈藥也不是整陀裝一起，而是每盒50發儲存。

我是只針對砲塔的「儲彈設計」，
因為多數步兵戰車的「儲備彈」都是在車內亂塞，
抓到空間就硬擠，導致「儲備彈」跟「車內體積」比較相關。

例如(機砲彈藥/飛彈)：
(1) 機砲彈藥
〈a〉M2 Bradley的車底有6個「Hot Box」(註1)，
每個「Hot Box」有50發25mm備彈(註2)，
還剩下300發25mm備彈，等於另外6個「Hot Box」(註3)，
這些只能放其他位置。

(2) 飛彈
〈a〉M2 Bradley的備用飛彈在乘員艙到處塞(註4)。
〈b〉BMP-2的備用飛彈放在砲塔側邊的縫隙(註5)。

參考資料：
(註1) M2 Bradley車底儲備彈藥(簡圖)：https://rdl.train.army.mil/catalog-ws/view/100.ATSC/860849C4-4EC9-4FBB-B283-CA92606CD06C-1274437693444/bradley/STOWAGE8.gif
(註2) 每個「Hot Box」有50發25mm備彈(Gary的車輛網站)：https://www.inetres.com/gp/military/cv/inf/M2.html
(註3)「Hot Box」彈箱和彈藥(簡圖)：https://rdl.train.army.mil/catalog-ws/view/100.ATSC/860849C4-4EC9-4FBB-B283-CA92606CD06C-1274437693444/bradley/STOWAGE9.gif
(註4) M2 Bradley備用飛彈和砲彈儲放位置(簡圖)：https://rdl.train.army.mil/catalog-ws/view/100.ATSC/860849C4-4EC9-4FBB-B283-CA92606CD06C-1274437693444/bradley/STOWAGE6.gif
(註5) BMP-2備用飛彈儲放位置(WarThunder遊戲介紹網站)：https://wiki.warthunder.com/images/b/b5/Ammoracks_BMP-2.png
